Een camera-inspectie is geen kwestie van een beeld op een scherm laten voorbijrollen. Het is een niet-destructieve ingreep die de wetten van wrijving en mechanica volgt. De keuze van uw inspectiecamera bepaalt of u nauwe bochten en diameterverkleiningen voorbij raakt, en of u de ligging van de leiding exact kunt aangeven zonder te graven. Deze gids zet de technische criteria op een rij: duwkracht, odometrie, 512 Hz-sondering en ergonomie op de werf.
De mechanica van het duwen: waarom een te soepele kabel vastloopt
Een inspectie die midden in het traject stopt, heeft bijna altijd een fysische oorzaak: de duwkabel knikt uit in accordeonvorm.
Zodra u een duwkabel in een buis van Ø40 mm tot Ø100 mm duwt, stapelen twee weerstanden zich op: de wrijving tegen de wand en de richtingsveranderingen. Elke meter en elke bocht verhogen de tegendruk.
Het kritieke punt is de 90°-bocht. Wil een camera een haakse hoek nemen vanaf een inwendige diameter van 50 mm, dan moet de kop kort zijn (richtwaarde Ø 23 mm), de verbindingsveer progressief, en de duwkabel stijf genoeg om de duwkracht door te geven zonder in de buis te plooien.
- Wrijving: elke meter en elke richtingsverandering verhogen de weerstand tegen de buiswand, of die nu in PVC, zandsteen of ruw gietijzer is.
- 90°-bocht: een korte kop (richtwaarde Ø 23 mm), een progressieve veer en een stijve duwkabel bepalen of u de bocht voorbij raakt.
- Uitknikken: een te soepele kabel dissipeert de duwkracht in de buis in plaats van ze naar de kop te sturen.
Het drieluik van een onderbouwd rapport: odometrie, 512 Hz en waterpasobjectief
Voor een rapport dat standhoudt tegenover een verzekeraar of een keuringsbureau volstaat een scherp beeld niet. U hebt drie gegevens nodig die elkaar aanvullen.
| Functie | Technische rol | Operationeel gevolg |
|---|---|---|
| Digitale odometer | Optische metrische encodering op de as van de haspel, gesynchroniseerd met de video. | Onmiddellijke lengtepositie van de schade (bv. breuk op 14,35 m van het inspectieput). |
| Radiozender 512 Hz | Laagfrequente elektromagnetische golf die door aarde, beton en asfalt gaat. | Triangulatie bovengronds met een ontvanger (vScan / vLoc): bepaling van het GPS-coördinaat en de exacte diepte van de leiding. |
| Waterpasobjectief (fil d’eau) | Roterend contragewicht dat de optische horizon evenwijdig met de zwaartekracht houdt. | Water en slib blijven onderaan in beeld. Sluit een verkeerde interpretatie van de oriëntatie van een scheur of dode aftakking uit. |

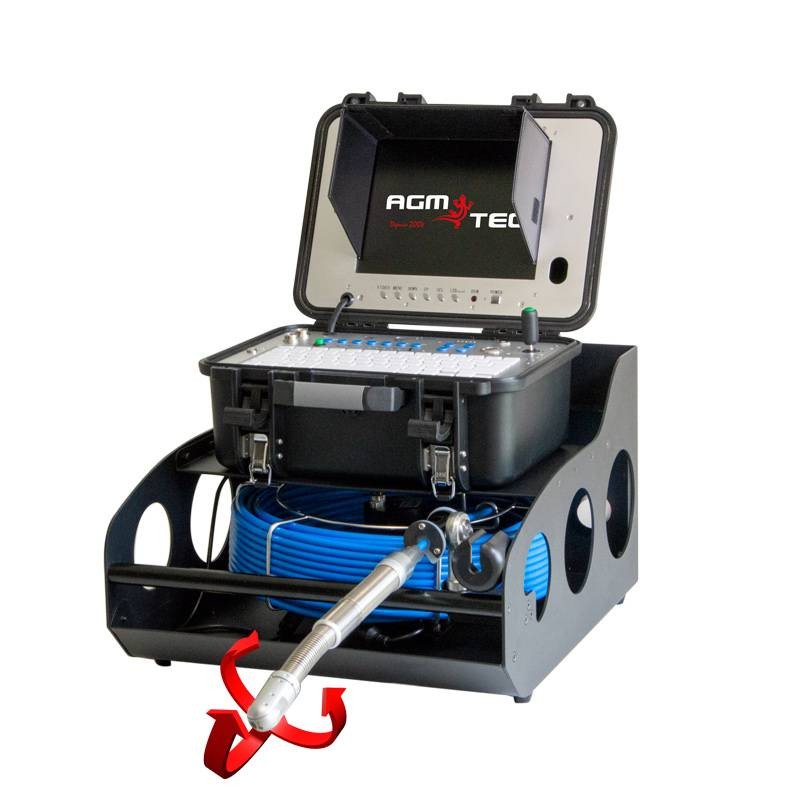

Haspel op statief of koffer op de grond: ergonomie op de werf
De opstelling van het materiaal bepaalt de levensduur van het toestel en het comfort van de operator. Een verhoogde haspel op statief heeft drie duidelijke voordelen tegenover een klassieke koffer op de grond.
- Uitgelijnde duwrichting: de haspel op statief brengt de invoer recht tegenover de buisopening, wat het uitknikken van de kabel beperkt en de duwkracht optimaal naar de kop leidt.
- Bescherming van de kabel: de kabel raakt niet meer in contact met zand, modder of puin op de werf, wat de levensduur van de glasvezelversterkte mantel verlengt.
- Ergonomie van de operator: werken op heuphoogte vermindert rugbelasting en laat een constante duwsnelheid toe, wat de kwaliteit van de videobeelden ten goede komt.
